Turbines hydrauliques Turbiwatt



Fabricant français de turbines hydrauliques Kaplan



Simples, performantes et fiables

Conçue autour de générateurs à haut rendement, étanches et ultra-compacts, directement intégrés dans le  corps de la turbine, la gamme des hydrogénérateurs développés par Turbiwatt apporte une solution complète et adaptée à toutes les applications de basses chutes jusqu’ici difficilement rentables.

Puissance nominale : de 0.8kW à 130kW

Hauteur de chute nominale : de 1.2m à 8m (selon modèle)

Débit nominal : de 50 litres/s à 4 m³/s

De conception simple avec un arbre d’hélice entrainant directement le rotor, sans transmission, les hydrogénérateurs Turbiwatt sont extrêmement fiables et d’une maintenance réduite. Les seules pièces d’usure se limitent aux roulement et bagues qui sont dimensionnés sur les critères les plus exigeants.

Produisant directement une énergie aux normes du réseau (230Vac monophasé 50/60Hz ou 400Vac triphasé 50Hz [60Hz en option]) les hydrogénérateurs Turbiwatt peuvent être installés dans des sites isolés en alimentant directement les applications électriques auxquelles elles sont destinées.



Une installation simple, économique et respectueuse de l’environnement

Totalement immergés, les hydrogénérateurs Turbiwatt ne modifient pas le paysage et sont silencieux.  Ils peuvent être installés sans aucune nuisance à proximité des habitations.

Extrêmement simples à installer, livrées en standard avec leur cône d’aspiration, ces turbines peuvent être disposées indifféremment en position verticale, horizontale ou inclinée, seule ou à plusieurs en parallèle pour optimiser la production selon la saison.

La maintenance est extrêmement réduite : contrôle annuel comprenant le graissage du palier. Dépose et changement préventif des roulements et révision complète en atelier tous les 5 à 8 ans selon la hauteur de chute. Garantie pièces et main d’œuvre 2 ans (retour usine).



Plage d’application des turbines Turbiwatt en fonction

du débit et de la hauteur de chute

Plage d'application des turbines Turbiwatt en fonction du débit et de la hauteur de chute



Des applications multiples

Les hydrogénérateurs Turbiwatt, économiques et simples à mettre en œuvre, rendent désormais pertinents l’équipement de sites jusqu’alors non rentables.

Au fil de l’eau : moulins, canaux, écluses, base de loisirs, micro-centrales, etc.

Dans l’industrie : traitement de l’eau (potable ou usée), papeterie, chimie, agroalimentaire, mines, etc.

En sites isolés, sans infastructures réseau : montagne, électrification rurale, installations provisoires, Défense, etc.



Une installation simple

Simples et économiques à mettre en œuvre, les hydrogénérateurs Turbiwatt s’installent en chambre d’eau ou en conduite, en position horizontale, verticale ou inclinée. Turbiwatt fournit avec chaque turbine le cône d’aspiration en béton haute performance qui simplifie considérablement le génie civil.

Chambre d'eau + cône aspiration béton haute performance ou pose en conduite Turbiwatt



Une solution électronique de régulation et couplage au réseau

Turbiwatt propose pour chaque modèle de sa gamme une solution électronique de régulation et/ou de couplage qui permet d’assurer la régulation pour la desserte d’un site isolé ou de réaliser la synchronisation avec le réseau. Ces solutions originales, parfaitement adaptées aux spécificités de nos turbines, restituent la totalité de l’énergie produite, sans perte de rendement, en plus d’assurer la sécurité générale de l’installation.

Armoire de contrôle-commande Turbiwatt



La plaquette de présentation de la gamme de coffrets & armoires de contrôle/commande Turbiwatt est disponible en téléchargement en cliquant ci -> Fiche Tech







La plaquette de présentation Turbiwatt est disponible en téléchargement en cliquant ici -> Fiche Tech

Des questions sur les technologies Turbiwatt, le calcul de la hauteur nette ou du débit, l’intérêt de poser plusieurs turbines en parallèle ? Des réponses dans ce document Turbiwatt -> Fiche Tech

Vous pouvez découvrir les 4 gammes de turbines Turbiwatt ci-dessous ou nous demander un pré-chiffrage en nous renvoyant ce formulaire renseigné -> Fiche Tech





Les 4 gammes de turbines Turbiwatt

Turbines Lynx (ou T250)  Fiche Tech

ATTENTION, cette turbine n’est actuellement plus produite que pour des commandes supérieures à 30 unités

Turbine type Kaplan à générateur intégré

Générateur ultra compact, synchrone à aimants permanents

Stator et rotor étanches, noyés dans la résine

Puissance nominale : de 600 à 800W selon débit et hauteur de chute

Monophasé 230Vac/50Hz (60Hz en option)

Hydro-générateur à haut rendement

Fonctionnement à débit constant : pales fixes

Turbine en polymère chargées de fibres

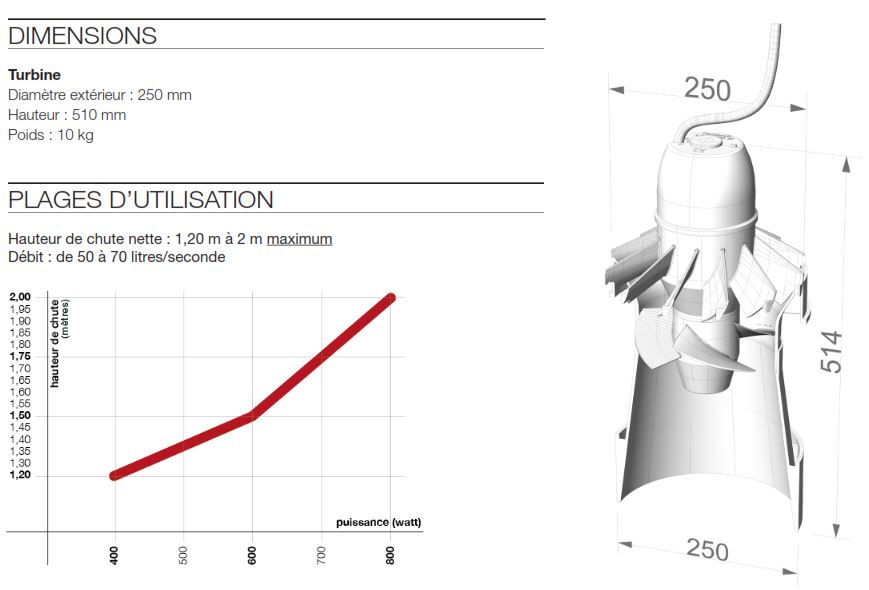

Caractéristiques turbine Turbiwatt T250 ou Lynx





Turbines Léopard (ou T400)   Fiche Tech

Turbine type Kaplan à générateur intégré

Générateur ultra compact, synchrone à aimants permanents

Stator et rotor étanches, noyés dans la résine

Puissance nominale : de 3 à 12kW selon débit et hauteur de chute

Monophasé 230Vac/50Hz ou triphasé 400Vac/50Hz (60Hz en option)

Hydro-générateur à haut rendement

Fonctionnement à débit constant : pales réglables à l’arrêt

Corps de turbine en acier inox, pales en polymère chargé de fibres ou pales inox pour chute > 5m

Caractéristiques turbine Turbiwatt T400 ou Léopard



Turbines Lion (ou T800)   Fiche Tech

Turbine type Kaplan à générateur intégré

Générateur ultra compact, synchrone à aimants permanents

Stator et rotor étanches, noyés dans la résine

Puissance nominale : de 6 à 60kW selon débit et hauteur de chute

Triphasé 400Vac/50Hz (60Hz en option)

Hydro-générateur à haut rendement

Fonctionnement à débit constant : pales réglables à l’arrêt

Corps de turbine en acier traité anticorrosion et inox, pales en bronze marine

Caractéristiques turbine Turbiwatt T800 ou Lion





Turbines Tigre (ou T1300)   Fiche Tech

Turbine type Kaplan à générateur intégré

Générateur ultra compact, synchrone à aimants permanents

Stator et rotor étanches, noyés dans la résine

Puissance nominale : de 24 à 130kW selon débit et hauteur de chute

Triphasé 400Vac/50Hz (60Hz en option)

Hydro-générateur à haut rendement

Fonctionnement à débit constant : pales réglables à l’arrêt

Corps de turbine en acier traité anticorrosion et inox, pales d’hélice en inox

Caractéristiques turbine Turbiwatt T1300 ou Tigre
